시그마튜브 SW는 작업을 네스팅하여 부품을 분리하고, 최적의 수율을 위해 각 부품을 네스팅하며, 진화된 공구 경로 기술을 적용할 수 있습니다.
시그마튜브 SW
SOLIDWORKS 내 완벽한 튜브 및 파이프 네스팅
쉽고, 지능적이며, 다용도
전체 튜브 어셈블리를 분해할 수 있는 기능을 갖춘 SigmaTUBE는 네스팅 작업을 통해 부품을 분리하고, 최적의 수율을 위해 각 부품을 네스팅하며, 진화된 공구 경로 기술을 모두 단 몇 초 만에 적용할 수 있습니다. 시그마튜브 소프트웨어는 모든 일반적인 구조강 절단과 함께 모든 형태의 튜브에 대한 레이저 및 플라즈마 절단을 지원합니다.
어셈블리 가져오기 및 작업 주문을 위한 기능 인식
시그마튜브 SW는 전체 어셈블리를 자동으로 검사하여 프로그래밍에 적용할 수 있는 부품을 식별합니다. 그런 다음 파트는 프로파일과 소재에 따라 자동으로 그룹화됩니다. 전체 파트 조립에 대한 견적은 비용 산출 및 작업 주문 스케줄링을 지원하는 시그마퀘이트와 통합되어 쉽게 수행할 수 있습니다.
- 유연한 파트 생성
- 간단하고 강력한 공구 경로 설정
- 완전한 3D 환경
- 간편한 보고서 및 데이터 관리

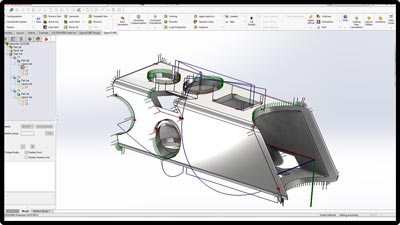

유연한 파트 생성
- 파트 및 어셈블리 처리를 위한 모든 주요 기본 CAD 파일 가져오기
- 파라메트릭 형상 라이브러리를 통해 설계자가 튜브 및 파이프 부품을 즉시 생성할 수 있습니다.
- 고급 프로파일 및 피처 인식을 통해 다양한 형식과 방법으로 부품을 설계할 수 있는 유연성 제공

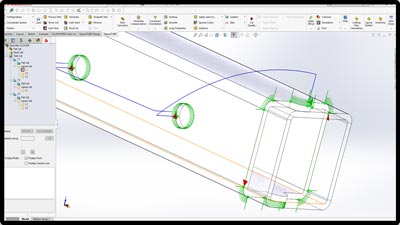

간단하고 강력한 공구 경로 설정
- 품질 할당을 위한 자동 및 수동 제어로 빠르고 정확한 절단 공구 경로 제공
- 파이프 조인트에 대한 용접 준비 공구 경로를 쉽게 추가하여 모델 재작업 감소
- 비베벨 기계에 대한 완벽한 공구 경로 보정으로 정확하고 사용 가능한 공구 경로를 생성하기 위해 부품을 다시 그릴 필요가 없음
- 공통선 및 부분 공통선 네스팅 지원으로 절단 및 피어싱 시간이 감소되고 자재 폐기물이 최소화됩니다.

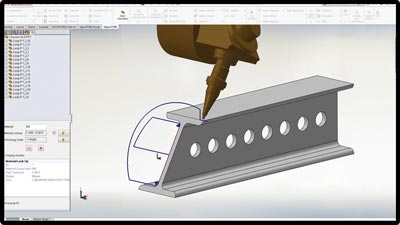

완전한 3D 환경
- 3D 보기를 통해 사용자는 급류를 포함한 기계 헤드 및 중첩 부품의 움직임을 시각화할 수 있습니다.
- 강력한 편집 제어를 통해 충돌 경고를 수정하고 절단 방향을 사용자 지정할 수 있습니다.
- 단일 파트, 어셈블리를 프로그래밍하고 네스팅 수준에서 개별 공구 경로 요소까지 수정할 수 있는 유연성

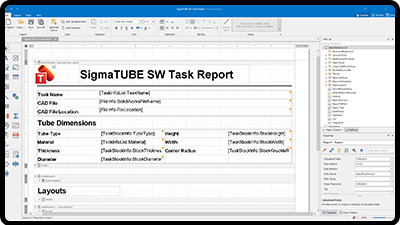

간편한 보고서 및 데이터 관리
- 사용자 정의 가능한 보고서는 절단 공정에 대한 중요한 세부 정보뿐만 아니라 파트 및 레이아웃 이미징을 통해 절단 공정을 자세히 설명합니다.
- 재고 제어를 통해 지원되는 모든 튜브 형상에 대해 사용 가능한 재고 및 잔재를 정확하게 추적할 수 있습니다.
Section
= 모듈 포함,
= 모듈 옵션
| AutoNest | TrueShape | Techno | PowerPack | |
|---|---|---|---|---|
| 형상 모듈 | ||||
마이터, 코프 및 일반적인 튜브 어셈블리 구조를 사용하여 기본 치수 중심의 튜브 형상을 생성합니다. |
|
|
|
|
| 공구 경로 모듈 | ||||
단일 파트 실행을 위한 자동 공구 경로 생성. |
|
|
|
|
형상 보정 공구 경로를 생성하여 실제 베벨을 절단하지 않고도 완벽한 용접 맞춤을 위해 베벨 형상에서 여분의 자재를 잘라냅니다. |
|
|
|
|
베벨 절단 기계용 5축 공구 경로를 생성하여 모델에 충실한 마감 처리를 제공합니다. |
|
|
|
|
개방형 섹션 공구 경로를 위한 자동 절단 품질 및 공구 경로 생성과 같은 고급 NC 기능을 프로그래밍합니다. |
|
|
|
|
| 네스팅 모듈 | ||||
직선형 절단 형상에서 최적의 자재 수율을 위한 길이 기반 네스팅. |
|
|
|
|
마이터, 코프 및 복잡한 형상 엔드 절단을 위한 실제 형상 네스팅을 위해 부품을 뒤집고 회전하여 자재 수율을 향상시킵니다. |
|
|
|
|
| 생산성 모듈 | ||||
잔재 추적을 통한 완벽한 자재 재고 관리 |
|
|
|
|
작업 스케줄링, 네스팅을 위한 부품 자동 로드, 실제 절단된 부품으로 주문 업데이트를 통해 간소화된 작업 추적을 수행합니다. |
|
|
|
|
